Como proveedor de relés de larga duración, he tenido que lidiar con problemas de interferencia electromagnética (EMI). La EMI puede ser un verdadero dolor de cabeza cuando se trata de relevadores de larga duración. Puede alterar el funcionamiento normal del relé, reducir su vida útil e incluso provocar fallos de funcionamiento. Entonces, profundicemos en cómo podemos reducir la EMI de un relé de larga duración.
Comprensión de la EMI en relés de larga duración
En primer lugar, debemos comprender qué es la EMI y por qué afecta a los relés de larga duración. La EMI es básicamente la perturbación que afecta un circuito eléctrico debido a la inducción electromagnética o a la radiación electromagnética emitida por una fuente externa. En el caso de relés de larga duración, la EMI puede provenir de diversas fuentes, como equipos eléctricos cercanos, líneas eléctricas o incluso señales de radiofrecuencia (RF).
Cuando EMI interfiere con un relé de larga duración, puede causar problemas como disparos falsos, distorsión de la señal y mayor desgaste de los contactos del relé. Esto es importante porque los relés de larga duración están diseñados para durar mucho tiempo y la EMI puede acortar significativamente su vida útil.
Blindaje del relé
Una de las formas más efectivas de reducir la EMI es mediante blindaje. El blindaje implica encerrar el relé en un material conductor que puede bloquear o redirigir los campos electromagnéticos. Un material común utilizado para blindaje es el metal, como el aluminio o el cobre.
Podemos utilizar una carcasa metálica para rodear el relé de larga duración. Este recinto actúa como una jaula de Faraday, lo que significa que puede evitar que campos electromagnéticos externos lleguen al relé. La carcasa metálica debe estar adecuadamente conectada a tierra para garantizar que cualquier carga inducida se disipe de forma segura.
Otra opción es utilizar cables blindados. Al conectar el relé a otros componentes, el uso de cables blindados puede ayudar a reducir la cantidad de EMI que ingresa al circuito eléctrico del relé. El blindaje del cable actúa como una barrera, evitando que los campos electromagnéticos externos interfieran con las señales que viajan a través del cable.
Filtrado de la fuente de alimentación
La fuente de alimentación suele ser una fuente importante de EMI. Las fluctuaciones en la fuente de alimentación pueden generar ruido electromagnético que puede afectar al relé. Para reducir esto, podemos utilizar potentes filtros.
Un potente filtro es un dispositivo que puede eliminar frecuencias no deseadas de la fuente de alimentación. Puede suavizar el voltaje y la corriente, reduciendo la cantidad de EMI que ingresa al relé. Hay diferentes tipos de filtros de potencia disponibles, como filtros pasivos y filtros activos.
Los filtros pasivos utilizan componentes como condensadores e inductores para bloquear o atenuar ciertas frecuencias. Son relativamente simples y económicos. Los filtros activos, por otro lado, utilizan amplificadores operacionales y otros componentes activos para proporcionar un filtrado más preciso. Pueden ser más eficaces pero también más complejos y costosos.
Conexión a tierra adecuada
La conexión a tierra es crucial para reducir la EMI en relés de larga duración. Un buen sistema de puesta a tierra puede proporcionar un camino de baja impedancia para que las corrientes electromagnéticas fluyan hacia tierra. Esto ayuda a prevenir la acumulación de cargas estáticas y reduce las posibilidades de EMI.
Al conectar a tierra el relé, debemos asegurarnos de que la conexión a tierra sea sólida y tenga baja resistencia. Una mala conexión a tierra puede aumentar la EMI. Podemos utilizar un cable de tierra exclusivo para el relé y conectarlo a un punto de tierra adecuado, como una varilla de tierra.
Diseño de maquetación
El diseño de la placa de circuito donde está instalado el relé de larga duración también juega un papel importante en la reducción de EMI. Debemos mantener el relé alejado de otros componentes que generen mucho ruido electromagnético, como motores o transistores de alta potencia.
También podemos utilizar el enrutamiento de seguimiento adecuado en la placa de circuito. Mantener las pistas cortas y evitar curvas pronunciadas puede reducir la cantidad de radiación electromagnética. Además, podemos utilizar planos de tierra en la placa de circuito para proporcionar un blindaje para el relé y otros componentes.
Uso de componentes EMI bajos
Al diseñar el relé de larga duración, podemos elegir componentes que generen menos EMI. Por ejemplo, podemos utilizar resistencias y condensadores de bajo ruido. Estos componentes están diseñados para tener menores emisiones electromagnéticas, lo que puede ayudar a reducir la EMI general del relé.
Otra opción es utilizar relés con funciones de supresión de EMI integradas. Algunos relés vienen con filtros o blindaje incorporados, lo que puede ayudar a reducir la EMI sin la necesidad de componentes externos adicionales.
Pruebas y seguimiento
Una vez que hayamos implementado todas estas medidas para reducir la EMI, es importante probar y monitorear el relé. Podemos utilizar equipos de prueba EMI para medir la cantidad de radiación electromagnética emitida por el relé. Esto puede ayudarnos a determinar si nuestras medidas de reducción de EMI son efectivas.
El monitoreo regular también puede ayudarnos a detectar cualquier cambio en los niveles de EMI a lo largo del tiempo. Si notamos un aumento en la EMI, podemos tomar medidas correctivas, como verificar la conexión a tierra o reemplazar un componente defectuoso.
Conclusión
Reducir la EMI de un relé de larga duración es un proceso de varios pasos que implica blindaje, filtrado, conexión a tierra, diseño de disposición adecuado, uso de componentes de baja EMI y pruebas. Al seguir estos pasos, podemos asegurarnos de que el relé funcione sin problemas y tenga una larga vida útil.

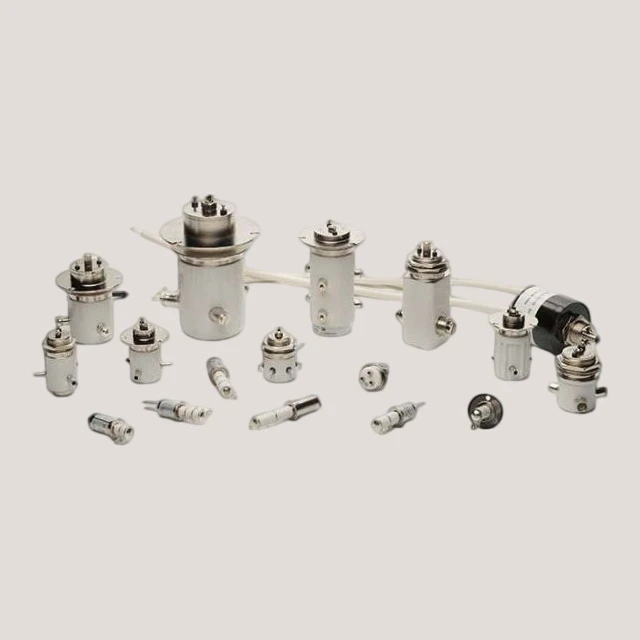

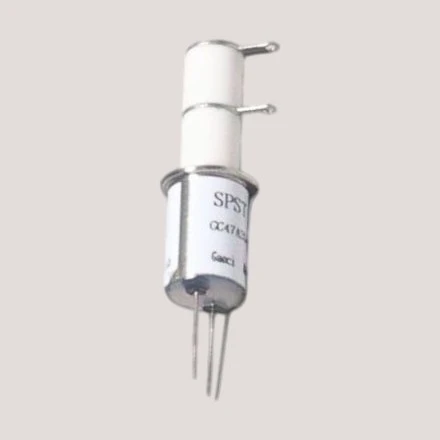

Si está buscando relés de alta calidad y larga vida útil, estamos aquí para ayudarlo. Ofrecemos una amplia gama deRelé confiable,Interruptor de relé de vacío, yRelé de vacío de alto voltaje. Nuestros relés están diseñados para ser confiables y tener baja EMI. Si está interesado en obtener más información o realizar una compra, no dude en comunicarse con nosotros para conversar sobre la adquisición.
Referencias
- "Ingeniería de compatibilidad electromagnética" por Henry W. Ott
- "El arte de la electrónica" de Paul Horowitz y Winfield Hill
